染色機體外覆烤漆鋼板施工方式：

二‧蒸氣管路：真珠岩X不銹鋼鐵線#16X不銹鋼螺釘X不銹鋼緮帶及帶扣X
烤漆鍍鋅鋼板#28(0.4mm)純黃色 (紅牌油漆色號1-18號)
　　　　　　#28(0.4mm)純黃色
閥類：撥水性岩棉X不銹鋼鐵線#16X不銹鋼螺釘X成型烤漆鍍鋅鋼板
　　　　　　#26(0.5mm)純黃色 (紅牌油漆色號1-18號)
　　　　　　#26(0.5mm)純黃色
二‧冷凝水管路：真珠岩X不銹鋼螺釘X不銹鋼緮帶及帶扣X烤漆鍍鋅鋼板
　　　　　　#28(0.4mm)鐵灰色(紅牌油漆色號1-36號)
閥類：撥水性岩棉X不銹鋼螺釘X成型烤漆鍍鋅鋼板#26(0.5mm)純黃色鐵灰色
　　　　　　(紅牌油漆色號1-36號)
四‧冷卻水管路：真珠岩X不銹鋼緮帶及帶扣X不銹鋼螺釘X烤漆鍍鋅鋼板
　　　　　　#28(0.4mm)孔雀藍色 (紅牌油漆色號1-47)

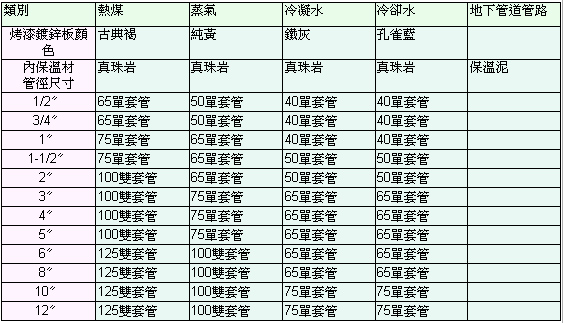

	各類管路保溫材料最低厚度分析表

保溫品質驗收標準：

1‧熱煤‧蒸氣‧乾燥系統：表面溫度40。C以下
2‧冷卻‧冷凝：與周圍溫度+2。C以下

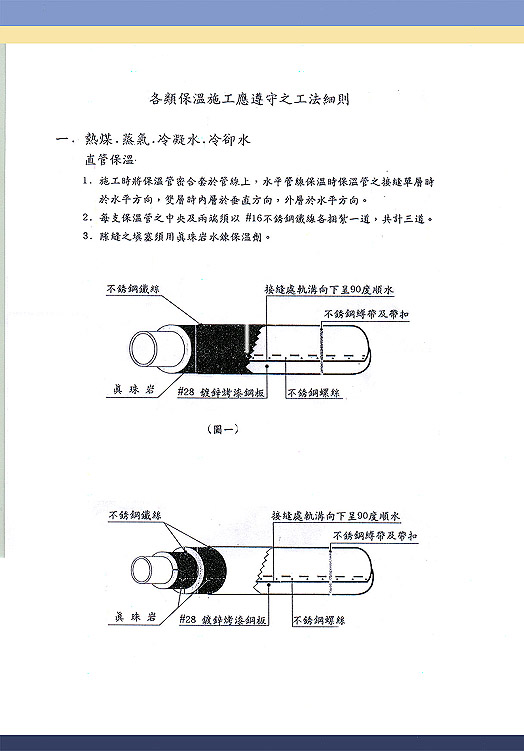

	各類保溫施工應遵守之工法細則：

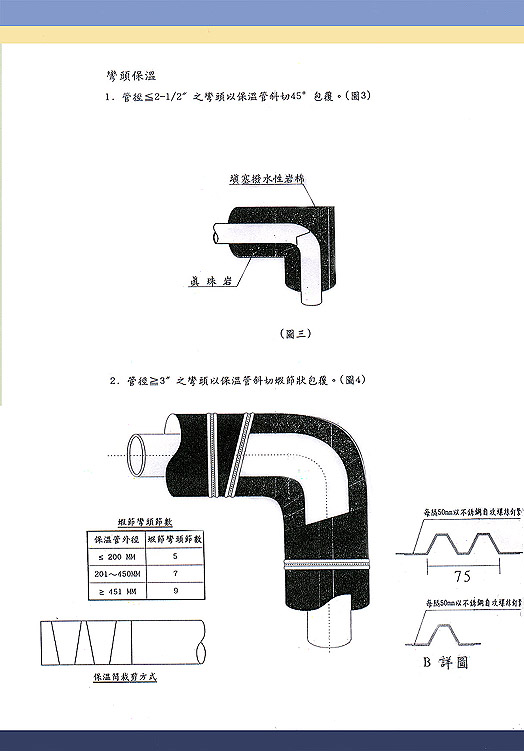

	彎頭保溫：

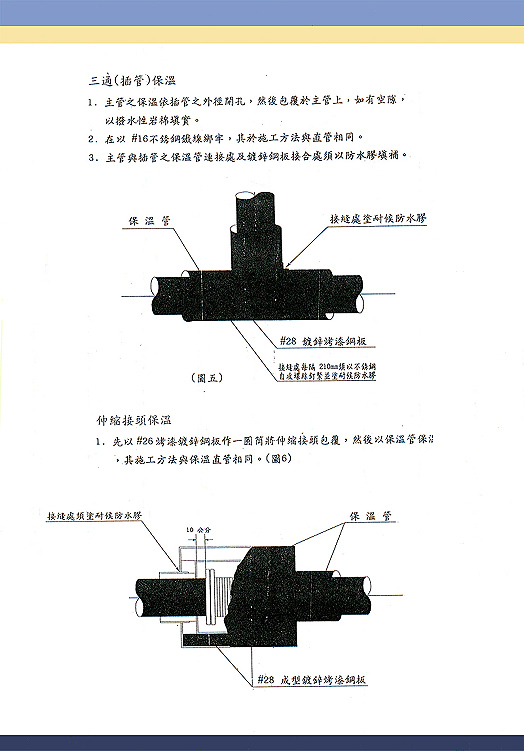

	三通(插管)保溫：

	法蘭保溫：

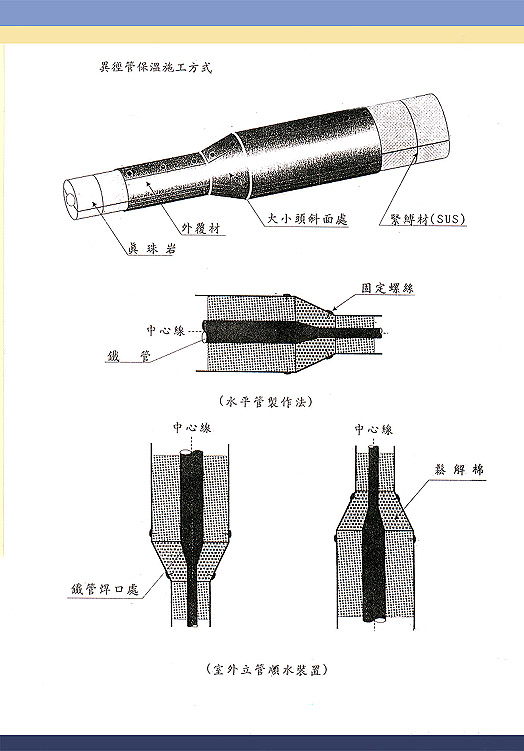

	異徑管保溫施工方式：

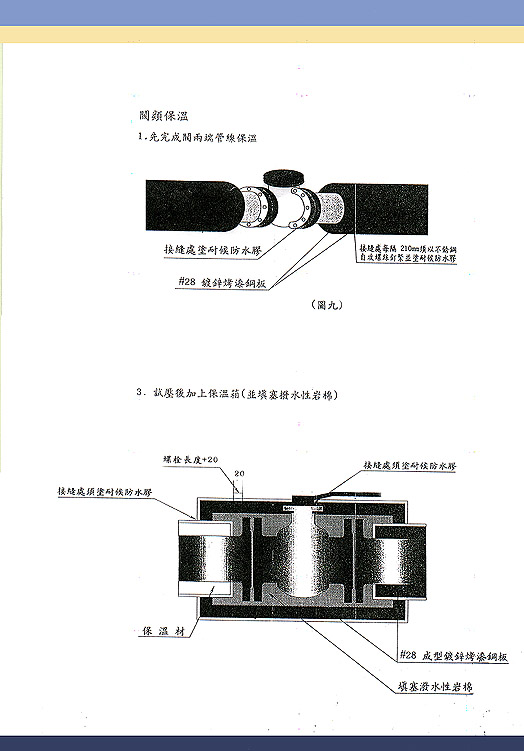

	閥類保溫：

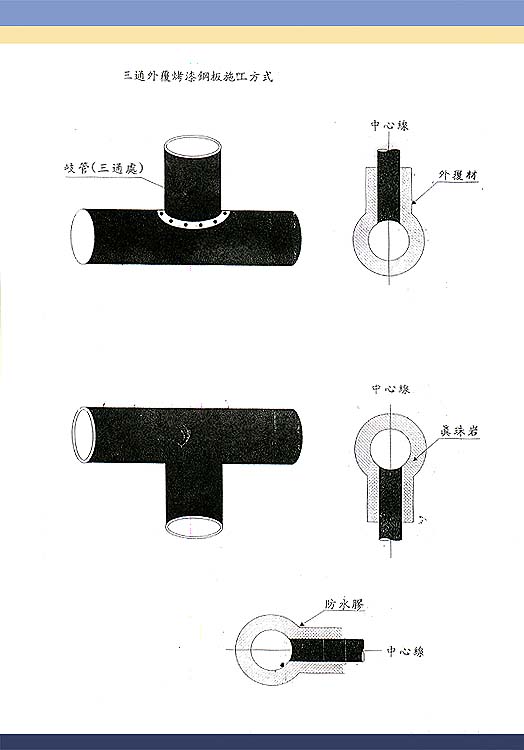

	三通外覆烤漆鋼板施工方式：
